橫坐標代表頻率，以倍頻程為單位分隔——請記住倍頻程的概念，它指兩個頻率間的間隔，高頻是相鄰低頻的兩倍;縱坐標代表強度。右耳氣導用紅色“O”標記，左耳用藍色“X”標記，閾值就是頻率與強度的交叉點位置。比如某人左耳在250Hz處的聽閾是30dBHL，則在250Hz這一軸線上30dBHL中點劃一藍叉。30dBHL是聽閾，正常人的聽閾是-10dBHL~25dBHL，也就是說，這個人的聽力損失(也可稱做聽敏度下降)只有5dBHL。

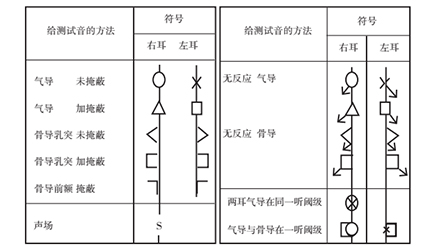

國家統一聽力標記符號
用聽力圖表示聽閾級時，應采用上表所給符號，對氣導相鄰點用直線連接，骨導用虛線連接。如在聽力計最大輸出級仍無反應，可在相應符號處垂直向下畫一箭頭，或在符號的下外角與垂直方約成45°角向下畫圖一箭頭(即左耳符號箭頭向右，右耳符號箭頭向左)。無反應的符號記在聽力圖上代表聽力計最大輸出的聽力級處。如用彩色筆記錄，右耳符號和連線為紅色，左耳符號與連線為藍色。從篩選測聽法得出的結果應清楚地照此表示出來。
